1S Modellbau-Lipo-Akkus laden mit modifizierter Ladeplatine aus China (einstellbarer Ladestrom selber machen)

Universal-Ladeplatine mit TP 4056 aus China für 1S-Modellbau-Lipos selber modifizieren damit der Ladestrom einstellbar wird

Viele einfache Modellbauspielzeuge (Quadrocopter, Quadcopter, Drohnen, Modellbauautos…) haben heute 1S-Lipo-Akkus. Das heisst, der Akku besteht nur aus einer Lipozelle mit einer Spannung von 3.7V.  Den meisten Modellen ist ein Ladeadapter beigelegt, welcher einen fixen Ladestrom bietet und nur ein Akkus gleichzeitig geladen werden kann. Manche davon laden sehr langsam (mühsames Warten) und/oder  ungenau (verkürzt die Lebensdauer der Lipos). Deshalb empfehle ich Dir, in China gleich mehrere der oben gezeigten Lipo-Ladeplatinen mit dem Integrierten Schaltkreis „TP4056“ zu kaufen (gibts bereits für weniger als 2 Dollar pro Stück und sogar „Free shipping“). Dazu brauchst Du auch noch die zu deinen Lipo-Akkus passenden Stecker, welche Du auch gleich in China bestellen kannst. Und natürlich ein paar Ersatzakkus.

Ich würde gleich mehrere Lipo-Ladeplatinen bestellen, weil es zwischendurch vorkommen kann, dass eine Platine den Geist aufgibt und weil Du so auch mehrere Lipos gleichzeitig aufladen kannst.

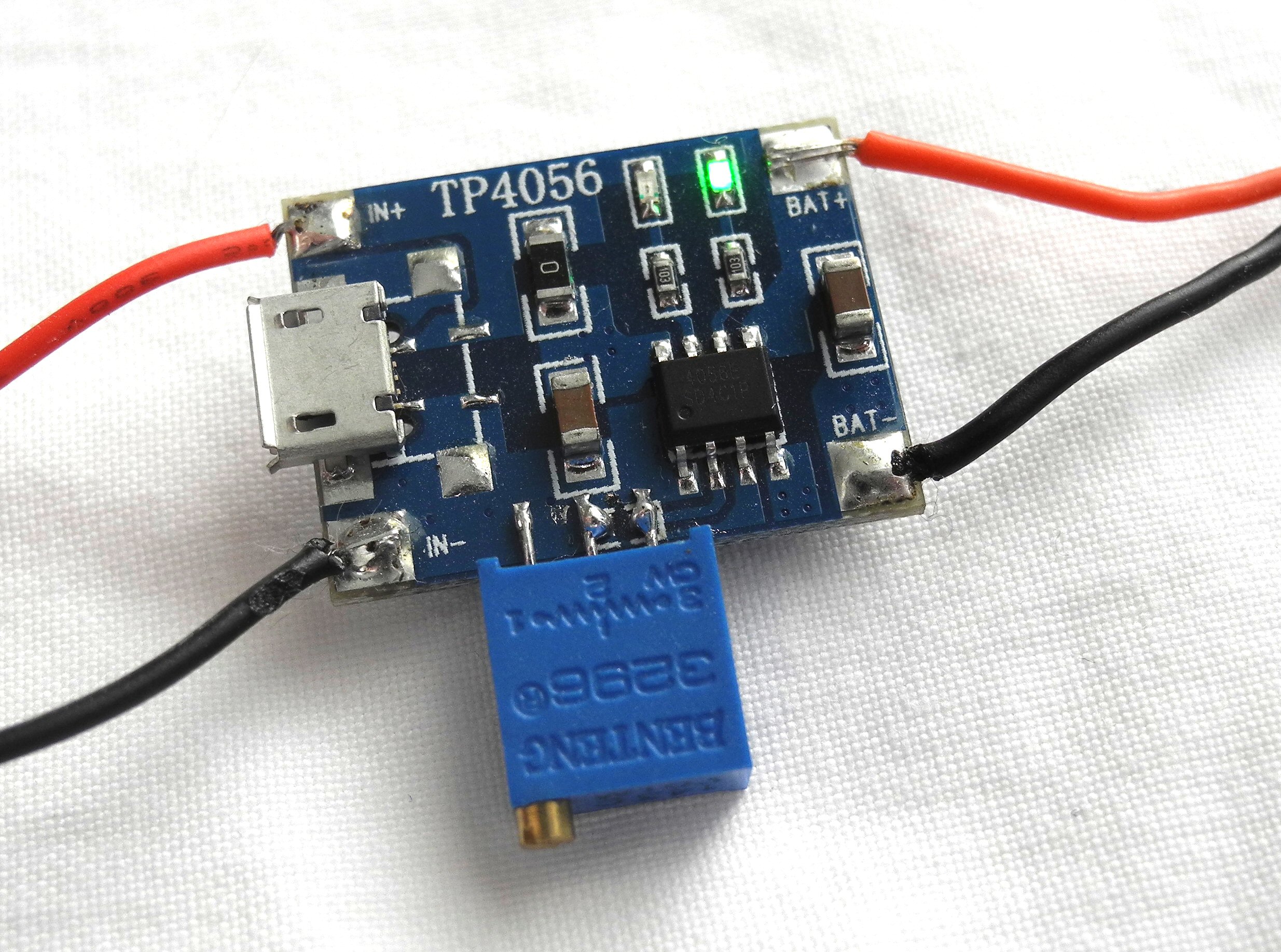

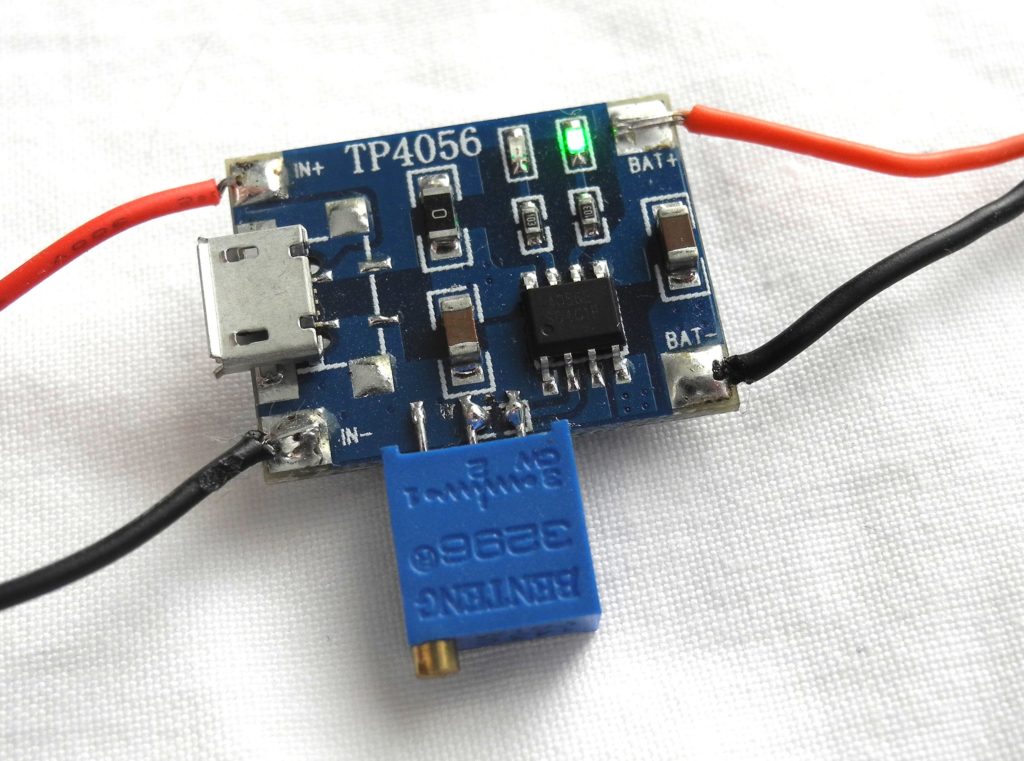

Im Originalzustand hat die Ladeplatine einen fest eingestellten Ladestrom. Da dieser durch einen einzigen Widerstand bestimmt ist, kannst Du durch eine einfache Modifikation den Ladestrom einstellbar machen. Du musst dazu nur diesen Widerstand auslöten und an der selben Stelle ein 10 Gang 10 kOhm Potentiometer einlöten.

Einstellen des Ladestromes

Um den Ladestrom einzustellen brauchst Du ein Multimeter, mit dem Du den Strom messen kannst. Schalte dieses nun im Strommessmodus seriell in die 5V Speisung und schliesse einen leeren Lipo-Akku an. Jetzt kannst Du am Potentiometer den Ladestrom so einstellen, dass dieser genau so viele mA beträgt, wie die Kapazität des Lipo-Akkus ist.

CCCV

Die Platine lädt nach dem CCCV-Prinzip: Constant Current, Constant Voltage. Zuerst wird die Ladespannung dem 1S-Lipo so angepasst, damit dieser mit dem eingestellten Ladestrom geladen (Constant Current) wird. Sobald am Ladegerät die Spannung auf die Ladeschlussspannung von 4.22 Volt gestiegen ist, wird die Spannung am Ladegerät beibehalten (Constant Voltage) und der Strom sinkt langsam ab. Wenn der Strom unter einen bestimmten Wert gesunken ist, ist der Lipo fertig geladen.





Gefahren bei Lipos

Achtung: Die meisten Lipos sollten mit maximal 1C (Ladestrom = 1 x Kapazität des Akkus) geladen werden und müssen dabei immer beaufsichtigt werden. Am besten legst Du die Lipos dabei auf eine feuerfeste Unterlage. Auch empfehle ich Dir, einen Lipo-Safety-Bag zu kaufen, in welchem Du die Lipos aufbewahren kannst. Aufgeblähte Lipos solltest Du unbedingt sofort fachgerecht entsorgen.

Fazit

Ich habe zu meinen Drohnen (Syma X5SW und Hubsan X4) gleich mehrer Lipo-Akkus in China bestellt. Dazu habe ich auch gleich mehrere Ladeplatinen gekauft und modifiziert. Nun kann ich mehrere Akkus gleichzeitig aufladen und habe dann sehr langen Flugspass!

Deine Meinung?

Wie handhabst Du das mit Deinen Lipos? Wei lädst Du diese? Hast Du Fragen? Anregungen? Kritik? Ich freue mich über jeden Kommentar!
